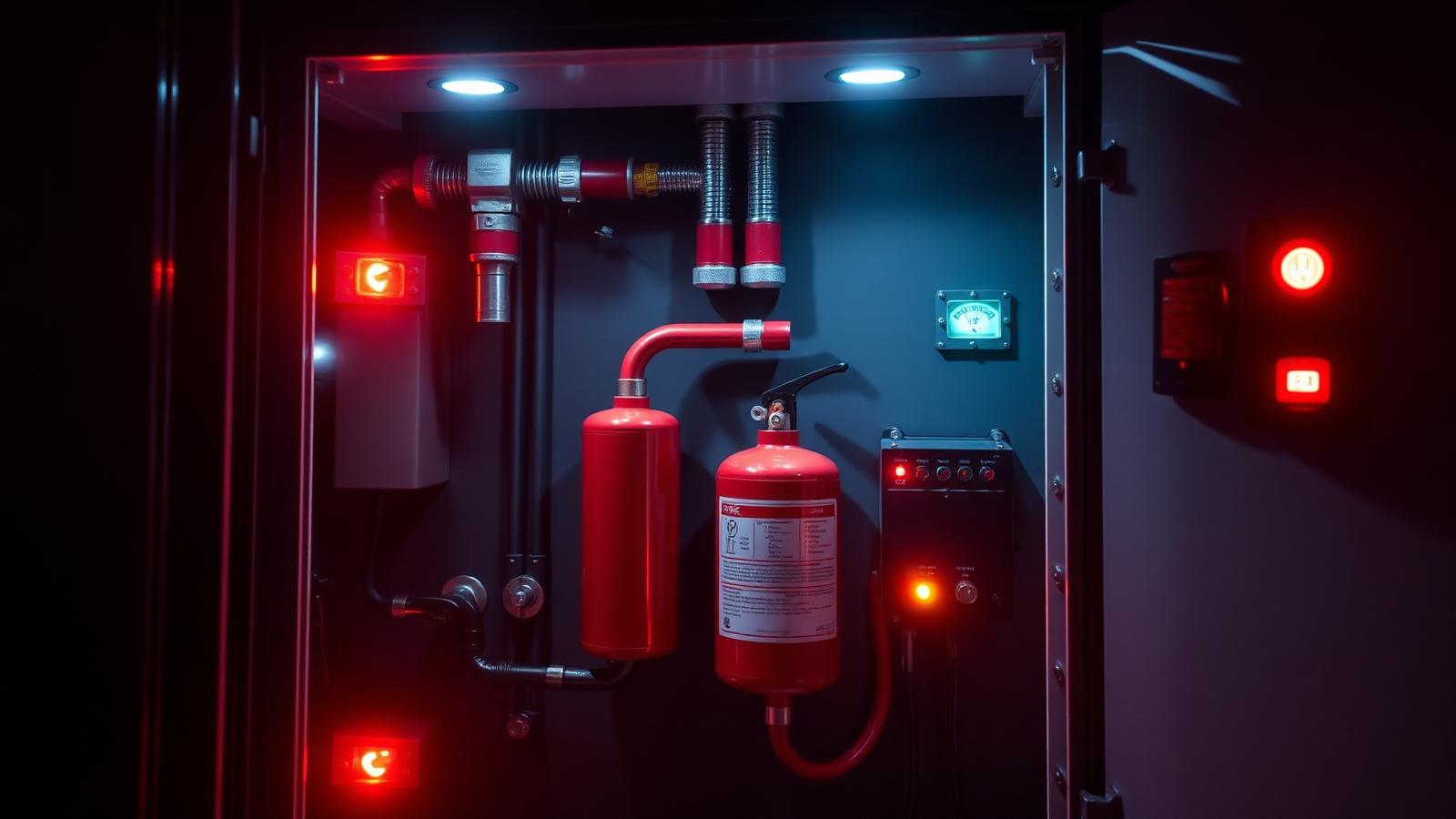

Firetrap® Panel Fire Suppression System

Kebakaran di Indonesia yang menghancurkan pabrik, gedung perkantoran, ruko, hotel, hingga rumah sakit sebagian besar bermula dari satu titik yang sama: panel listrik. Beban listrik yang berlebih, kabel yang menua, sambungan yang longgar, hingga kelembaban di dalam panel LVMDP, panel distribusi (PDB), capacitor bank, MCC, dan control panel — semuanya adalah pemicu arc flash dan hubungan pendek yang menghasilkan panas ekstrem dalam hitungan detik. Ketika api mulai membakar isolasi kabel, alat pemadam api ringan (APAR) sudah terlambat karena tidak ada seorang pun yang berada di dalam ruang panel pada saat kejadian.

Di sinilah STARVVO® Firetrap® Automatic Fire Suppression System dari PT Global Mitra Proteksindo hadir sebagai solusi pemadam api otomatis khusus untuk ruang tertutup yang berisiko tinggi: mendeteksi panas dan api tepat di titik sumbernya, kemudian menyemburkan clean agent langsung ke area yang terbakar — tanpa listrik, tanpa alarm konvensional, tanpa piket manusia. Firetrap® bekerja 24 jam, 365 hari, dan hanya diam sampai detik ketika Anda paling membutuhkannya.

Halaman ini adalah panduan lengkap tentang Firetrap® Panel Fire Suppression System dan seluruh komponennya: mulai dari prinsip kerja Direct dan Indirect System, jenis clean agent yang digunakan (AF-11, AF-36 / FE-36, FM-200 / HFC-227ea, dan Novec 1230), aplikasi di panel elektrikal, server rack, dapur komersial, dan kendaraan, hingga standar internasional dan sertifikasi yang mendasari produk ini. Setelah membaca halaman ini, Anda akan tahu persis sistem mana yang paling tepat untuk aset Anda — dan mengapa ribuan panel di Indonesia sudah terlindungi Firetrap®.

Firetrap® adalah rangkaian sistem pemadam api otomatis dengan media gas clean agent yang dirancang khusus untuk ruang tertutup atau semi-tertutup. Sistem ini menggabungkan tiga elemen inti: tabung silinder bertekanan berisi clean agent, fire detection tubing — selang polimer khusus yang berfungsi sebagai sensor panas linier sepanjang jalurnya, dan mekanisme pelepasan yang dipicu oleh perubahan tekanan di dalam tubing.

Berbeda dengan sistem konvensional yang mengandalkan detektor asap listrik, panel kontrol, kabel deteksi, solenoid valve, dan UPS cadangan, Firetrap® bekerja secara mekanis-pneumatis. Tidak ada satu komponen pun yang membutuhkan listrik untuk mendeteksi api. Ini sangat penting karena kebakaran panel listrik hampir selalu dimulai dengan hilangnya sumber listrik di area itu sendiri — sehingga sistem yang bergantung pada listrik justru menjadi tidak fungsional saat paling dibutuhkan.

Konsep Firetrap® sederhana tetapi sangat efektif: fire tubing dipasang persis di area yang paling berisiko — misalnya di dekat busbar, breaker utama, terminal kabel, atau modul capacitor bank. Ketika suhu di titik itu naik melebihi ambang batas (umumnya 130°C, tersedia varian 110°C, 175°C), dinding tubing melunak dan pecah karena tekanan internal 15 bar. Lubang inilah yang menjadi discharge point — semburan clean agent akan keluar tepat di lokasi kebakaran, bukan di titik acak.

Tiga jenis clean agent yang digunakan Firetrap®

• AF-11 / AF-36 (FE-36 · Hexafluoropropane) — clean agent generasi baru pengganti Halon 1211. ODP (Ozone Depletion Potential) = 0, GWP rendah, tidak menghantarkan listrik, aman untuk manusia pada konsentrasi pemadaman, cocok untuk kabin kendaraan dan panel listrik ukuran kecil hingga menengah.
• FM-200® (HFC-227ea · Heptafluoropropane) — standar industri untuk data center, ruang server, dan panel listrik besar. Waktu discharge kurang dari 10 detik, tidak meninggalkan residu, aman untuk peralatan elektronik yang paling sensitif sekalipun.
• Novec™ 1230 (FK-5-1-12) — clean agent 3M dengan atmospheric lifetime hanya 5 hari (dibanding 33 tahun untuk FM-200), GWP = 1, dan safety margin tertinggi. Pilihan premium untuk fasilitas hijau, museum, arsip, dan data center kelas Tier III/IV.

Semua agent di atas termasuk dalam kategori gaseous clean agent berdasarkan NFPA 2001 — Standard on Clean Agent Fire Extinguishing Systems, yang berarti: tidak konduktif secara elektrik, tidak korosif, dan tidak meninggalkan residu apa pun setelah pelepasan. Panel yang terkena discharge Firetrap® bisa dibersihkan cukup dengan lap kering — tidak seperti powder atau foam yang justru merusak PCB, kontaktor, dan busbar.

Prinsip kerja Firetrap® dapat dijelaskan dalam empat fase — deteksi, aktivasi, discharge, dan pendinginan — yang seluruhnya berjalan tanpa intervensi manusia dan tanpa sumber daya listrik apa pun.

Fase 1 — Deteksi Panas Linier oleh Fire Tubing Sensor

Fire tubing dipasang mengular di dalam ruang yang diproteksi, melewati semua titik panas potensial: busbar utama, sambungan breaker, terminal beban, kapasitor, hingga area di atas modul yang paling padat kabel. Sepanjang tubing ini bertekanan konstan 15 bar dari nitrogen kering. Setiap milimeter tubing berfungsi sebagai heat detector — jauh lebih sensitif daripada detektor titik yang hanya bekerja jika asap mencapai posisi tertentu di plafon.

Fase 2 — Aktivasi Mekanis oleh Pressure Drop

Ketika suhu di sekitar tubing mencapai set point (umumnya 130°C), dinding polimer melunak dan pecah karena tekanan internal. Tekanan di dalam tubing turun mendadak — pressure drop — dan drop inilah yang menjadi sinyal aktivasi. Ada dua skenario aktivasi tergantung tipe sistem:

1. Direct System: tubing itu sendiri adalah jalur discharge. Lubang yang terbentuk di tubing langsung menjadi tempat keluarnya clean agent. Sederhana, murah, dan sangat cepat.
2. Indirect System: tubing hanya berfungsi sebagai sensor. Pressure drop membuka pneumatic valve di atas silinder, yang kemudian mengalirkan clean agent ke jaringan piping dan discharge nozzle 360° yang ditempatkan strategis di dalam ruang.

Fase 3 — Discharge Clean Agent

Clean agent yang keluar dari silinder berbentuk gas cair yang segera menguap saat kontak dengan udara. Volumenya mengembang hingga puluhan kali, mengisi seluruh ruang yang diproteksi dalam waktu kurang dari 10 detik. Mekanisme pemadaman berlangsung melalui tiga jalur simultan: penurunan suhu (endothermic evaporation), penggantian oksigen secara terkontrol tanpa mencekik manusia, dan gangguan reaksi rantai kimia api pada level molekuler.

Fase 4 — Pendinginan & Pencegahan Reignition

Clean agent tetap berada di dalam ruang beberapa menit setelah discharge (jika ruang cukup rapat) untuk mencegah api menyala kembali. Selama fase ini, suhu di dalam panel turun cepat, dan busbar yang tadinya membara menjadi dingin. Setelah investigasi dan perbaikan singkat, Anda cukup mengisi ulang silinder dan mengganti tubing — panel Anda kembali beroperasi. Ini kontras total dengan kebakaran panel tanpa Firetrap® yang biasanya berujung pada penggantian panel utuh dan downtime berminggu-minggu.

Meskipun terlihat sederhana dari luar — sebuah silinder merah dengan selang menjulur ke dalam panel — Firetrap® sebenarnya terdiri dari sebelas komponen presisi yang bekerja sinkron. Berikut penjelasan setiap komponen beserta fungsi teknis dan kriteria pemilihannya.

1. Tabung Cylinder (Silinder Bertekanan)

Silinder baja seamless yang telah lolos uji hidrostatis. Ukurannya bervariasi dari 1 kg hingga 100 kg tergantung volume ruang yang diproteksi. Warna standar merah dengan finishing powder coating anti-korosi. Setiap silinder dilengkapi pressure gauge untuk memantau tekanan agent + nitrogen driver, dan setiap silinder memiliki sertifikat pengujian yang bisa dilacak.

2. Gas Clean Agent

Media pemadam yang sudah dijelaskan sebelumnya: AF-11, AF-36 (FE-36), FM-200, atau Novec 1230. Pemilihan agent tergantung aplikasi, sensitivitas peralatan yang diproteksi, dan pertimbangan lingkungan pelanggan. Untuk data center dan fasilitas dengan target sertifikasi hijau, Novec 1230 sangat direkomendasikan.

3. Valve Head Assembly

Katup utama silinder yang menampung mekanisme pelepasan. Pada sistem Direct, valve ini terhubung langsung ke fire tubing. Pada sistem Indirect, valve ini adalah pneumatic-actuated valve yang membuka jalur ke piping system saat tekanan tubing turun.

4. Pressure Gauge

Indikator tekanan analog yang menunjukkan status silinder secara visual. Zona hijau menandakan silinder siap discharge; zona merah menandakan kehilangan tekanan (kebocoran atau discharge). Wajib dicek minimal sekali per bulan.

5. Fire Detection Tubing

Jantung sistem deteksi Firetrap®. Selang polimer khusus dengan diameter luar 6 mm, dinding elastomer multilayer, bertekanan 15 bar. Diproduksi sesuai standar EN dan telah lulus uji burst temperature presisi pada 130°C ± 5°C. Panjang tubing hingga 30 meter per silinder, cukup untuk memproteksi bahkan panel LVMDP terbesar.

6. End Dop Tubing

Penutup ujung tubing yang menjaga tekanan internal. Terbuat dari kuningan dengan seal ganda, dapat dilepas untuk keperluan pressure test tahunan.

7. Nepple & Tubing Connector

Fitting kuningan berpresisi tinggi yang menyambungkan tubing ke valve head dan (pada Indirect) ke pneumatic actuator. Tidak boleh mengalami tetesan sedikit pun — kebocoran mikro akan menyebabkan pressure drop bertahap dan false discharge.

8. Pneumatic Valve (Indirect System)

Katup aktuator yang membuka jalur clean agent dari silinder ke piping ketika mendeteksi pressure drop dari tubing sensor. Sepenuhnya mekanis — tidak menggunakan solenoid atau catu daya.

9. Pressure Switch

Switch elektrik yang mendeteksi discharge dan mengirim sinyal ke BMS / fire alarm building untuk trigger evakuasi, notifikasi security, atau shut-off HVAC.

10. Buzzer / Sounder Alarm

Alarm audio-visual yang aktif saat discharge, memperingatkan teknisi bahwa clean agent telah dilepas dan ruang tidak boleh dimasuki hingga ventilasi menyelesaikan siklusnya.

11. Piping System & Discharge Nozzle 360°

Untuk sistem Indirect: jaringan pipa tembaga atau stainless steel yang mengalirkan clean agent dari silinder ke nozzle. Discharge nozzle 360° menyebarkan clean agent secara merata ke seluruh ruang, memastikan konsentrasi minimum tercapai di setiap sudut — bahkan di balik rak paling padat sekalipun.

Electrical Panel FireTRAP® adalah lini produk yang paling banyak digunakan di Indonesia. Sebagian besar pabrik, gudang, mal, gedung perkantoran, apartemen, rumah sakit, dan bank telah memasang varian ini di panel LVMDP, PDB lantai, capacitor bank, dan panel kontrol motor. Kebakaran yang bermula dari panel elektrikal termasuk dalam kebakaran kelas E (Electrical) berdasarkan standar British Standards Institution BS EN 3-7:2004 + A1:2007, dan hanya boleh dipadamkan dengan media non-konduktif — bukan air, bukan foam, bukan powder.

Direct System — untuk panel kompak

Fire tubing berfungsi ganda sebagai sensor dan sebagai jalur discharge. Cocok untuk panel dengan volume < 1 m³, seperti panel distribusi lantai, control panel mesin, panel elevator, panel BTS, dan enclosure UPS. Instalasi sangat sederhana: cukup pasang silinder di sisi dalam panel, ular-ularkan tubing melewati semua titik panas, dan tutup. Tidak butuh piping, tidak butuh nozzle terpisah, tidak butuh listrik.

Baca artikel lengkap: Firetrap® Electrical Panel — spesifikasi & kalkulator ukuran silinder

Indirect System — untuk panel besar & LVMDP

Ketika volume ruang panel melebihi 1 m³ — misalnya LVMDP dengan multi-kompartemen, MCC dengan panjang 4-6 meter, atau ruang capacitor bank — sistem Direct saja tidak cukup karena discharge di satu titik tubing belum tentu menjangkau seluruh volume. Indirect System memisahkan fungsi deteksi (tubing) dan discharge (nozzle 360°). Satu silinder besar dapat memasok beberapa nozzle yang ditempatkan strategis, memastikan konsentrasi clean agent merata di semua kompartemen.

Keunggulan Electrical Panel FireTRAP®

• Mudah dipasang, tidak memerlukan peralatan elektrikal dan tidak mengganggu operasional panel.
• Menggunakan Gas Clean Agent yang ramah lingkungan, tidak meninggalkan residu, aman untuk manusia dan non-konduktif.
• Tidak merusak peralatan elektronik pada saat terjadi gas discharge.
• Coverage discharge area lebih luas dan efektif menggunakan discharge nozzle 360° pada varian Indirect.
• Harga yang kompetitif dengan kualitas terbaik dan dukungan after-sales lokal.

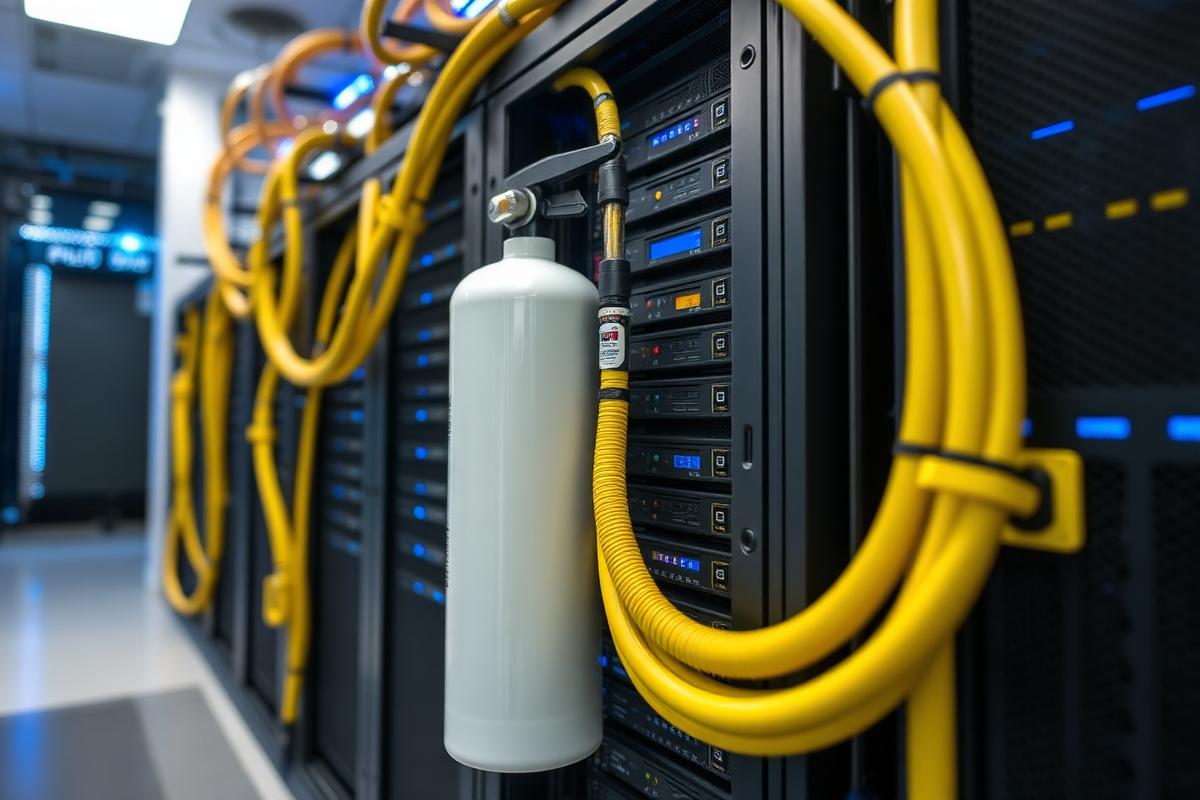

Data adalah aset paling mahal dari sebuah bisnis modern, dan sebagian besar data itu hidup di dalam server rack. Satu insiden kebakaran kecil di server rack dapat memusnahkan data yang membutuhkan bertahun-tahun akumulasi. Server Rack FireTRAP® dirancang untuk memproteksi rack server, MDF/IDF, storage array, dan enclosure network switch dengan clean agent yang tidak akan merusak media magnetik, PCB, atau kontaktor sensitif.

Kenapa detektor asap biasa tidak cukup untuk server rack

Sistem sprinkler tradisional dilarang di data center karena air merusak semua yang disentuhnya. Sistem clean agent skala ruang (room-level FM-200) melindungi seluruh ruang, tetapi butuh waktu untuk konsentrasi tercapai — dan selama itu, api sudah menyebar antar rack. Rack-level Firetrap® memasang proteksi persis di dalam rack itu sendiri, sehingga api dapat dipadamkan pada volume beberapa ratus liter saja, dalam hitungan detik, sebelum sensor ruang sekalipun sempat bereaksi.

Untuk data center kelas Tier III/IV, Server Rack FireTRAP® biasanya dikombinasikan dengan sistem clean agent skala ruang — memberikan defense in depth: pertahanan di rack, pertahanan di ruang, dan pertahanan pada level gedung. Baca lebih lanjut: panduan proteksi rack server dengan Novec 1230.

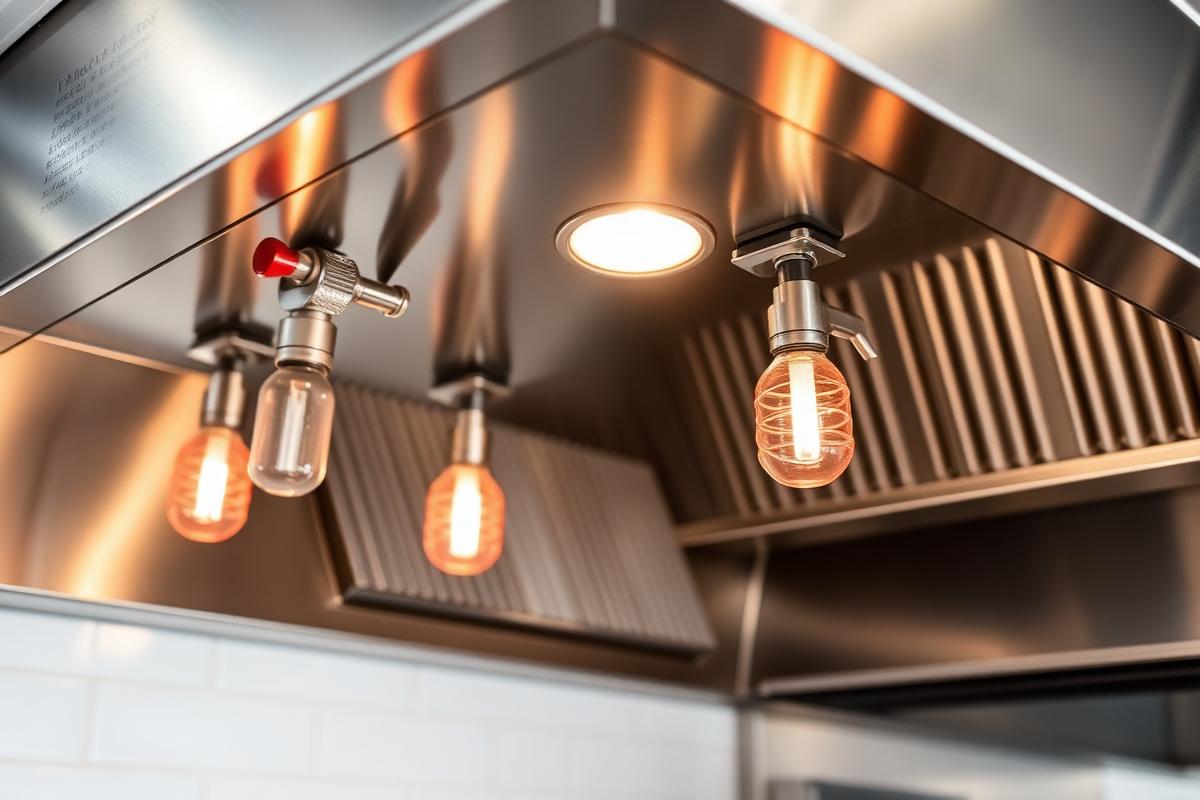

Dapur komersial adalah salah satu lingkungan paling berisiko kebakaran. Minyak goreng yang terbakar pada suhu 350°C tidak dapat dipadamkan dengan air — justru meledak seperti bom uap. Kitchen FireTRAP® System menggunakan pendekatan Integrated: fire detection tubing ditempatkan di dalam kap hood, discharge nozzle diarahkan langsung ke area cooking (wok, deep fryer, salamander, chargrill), dan sistem terhubung ke shut-off gas otomatis.

Ketika terjadi ignition di permukaan minyak, tubing di dalam hood mendeteksi panas dalam hitungan detik. Discharge menyembur ke titik api, gas dapur ditutup secara otomatis, dan kompor mati sebelum sempat menjadi bencana. Baca cerita kasus & spesifikasi lengkap: Kitchen FireTRAP® untuk hotel & restoran.

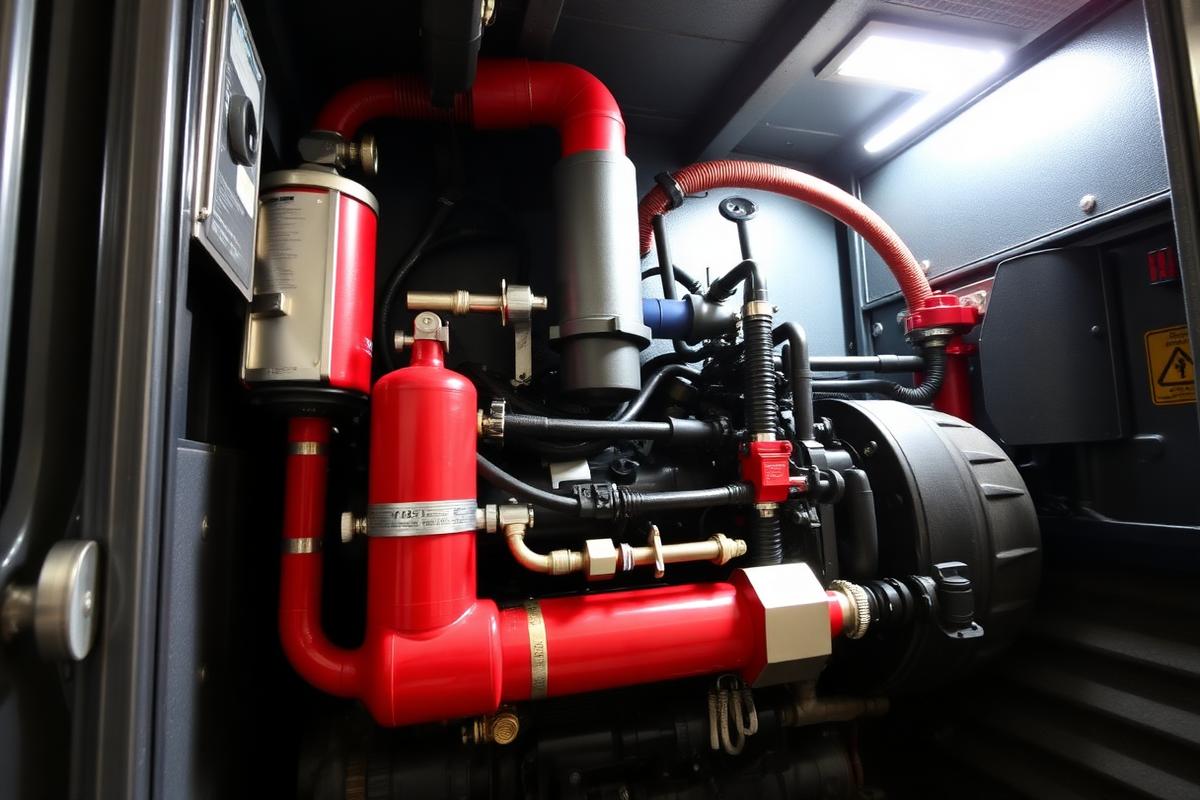

Truk tambang, alat berat (dozer, excavator, wheel loader), bus wisata, kendaraan pengangkut BBM, dan generator mobile — semuanya beroperasi jauh dari akses armada pemadam. Kebakaran di kabin mesin biasanya berkembang eksplosif karena bahan bakar, oli hidrolik, dan panas mesin bertemu dalam ruang yang sempit dan berventilasi paksa. Vehicle FireTRAP® System memproteksi kelas kebakaran E (electrical) sekaligus kelas D (metal) dengan clean agent AF-11 atau AF-36 yang dirancang untuk kondisi getaran tinggi dan rentang suhu ekstrem.

Sistem ini telah dipilih oleh operator alat berat dan armada tambang di Kalimantan dan Sumatera. Baca teknis pemasangan & regulasi tambang: Vehicle FireTRAP® untuk sektor pertambangan & logistik.

Selama lebih dari satu dekade, PT Global Mitra Proteksindo telah memasang Firetrap® di lebih dari seribu lokasi di seluruh Indonesia. Berikut sektor-sektor yang mengandalkan Firetrap® sebagai lapisan pertahanan pertama mereka:

• Manufaktur & pabrik — panel MCC lini produksi, capacitor bank, panel kontrol boiler, panel kompresor.
• Perbankan & fintech — MDF cabang, rack ATM, panel UPS, ruang server kantor pusat.
• Rumah sakit & lab — panel LVMDP, panel medical gas, ruang server EMR, panel MRI/CT.
• Perhotelan & F&B — panel utama gedung, kitchen hood, panel elevator, panel HVAC atap.
• Data center & telco — rack colocation, MDF, IDF, panel PDU, cabinet UPS modular.
• Pertambangan & konstruksi — kabin mesin dump truck, dozer, excavator, wheel loader.
• Retail & mal — panel distribusi lantai, panel elevator, kitchen food court, back-of-house server.
• Gedung perkantoran — panel LVMDP basement, panel HVAC tiap lantai, server rack IT.

Butuh referensi kasus untuk sektor spesifik Anda? Hubungi tim engineering kami via WhatsApp — kami dapat mengirimkan portofolio pemasangan yang relevan dan menjadwalkan site survey gratis.

Perlindungan kebakaran adalah domain yang tidak menoleransi improvisasi. Setiap komponen Firetrap® diproduksi dan diuji terhadap standar internasional yang diakui otoritas kebakaran global:

• NFPA 2001 — Standard on Clean Agent Fire Extinguishing Systems (National Fire Protection Association, USA).
• NFPA 12 — Standard on Carbon Dioxide Extinguishing Systems (untuk varian CO₂ pada aplikasi khusus).
• NFPA 17A — Standard for Wet Chemical Extinguishing Systems (referensi untuk Kitchen FireTRAP®).
• BS EN 3-7:2004 + A1:2007 — klasifikasi kelas kebakaran, termasuk kelas E (electrical) dan D (metal).
• ISO 14520 — Gaseous fire-extinguishing systems — physical properties and system design.
• CE Marking — kesesuaian dengan direktif Uni Eropa untuk peralatan proteksi kebakaran.

PT Global Mitra Proteksindo sebagai principal Starvvo® di Indonesia memegang sertifikasi ISO 9001:2015 (Quality Management), ISO 14001:2015 (Environmental Management), dan ISO 45001:2018 (Occupational Health & Safety Management). Perusahaan juga terdaftar sebagai NFPA Member dan bagian dari IASCB (International Accreditation Service for Certification Bodies) — memastikan setiap desain sistem yang kami kirimkan sudah divalidasi terhadap best practice global.

Apakah clean agent Firetrap® aman untuk manusia?

Ya. AF-36, FM-200, dan Novec 1230 memiliki NOAEL (No Observed Adverse Effect Level) jauh di atas konsentrasi pemadaman yang digunakan. Anda tetap dapat berada di dalam ruang selama beberapa menit setelah discharge tanpa efek fisiologis. Namun tetap kami rekomendasikan evakuasi karena visibility berkurang.

Apakah discharge Firetrap® akan merusak peralatan elektronik saya?

Tidak. Clean agent tidak konduktif, tidak korosif, tidak meninggalkan residu, dan tidak menimbulkan thermal shock signifikan. Peralatan dapat kembali beroperasi setelah investigasi singkat.

Berapa lama umur pakai fire tubing dan silinder?

Fire tubing wajib diganti setiap 10 tahun atau segera setelah discharge. Silinder wajib menjalani hydrostatic test setiap 5 tahun. Refill clean agent dilakukan setelah setiap discharge atau ketika pressure gauge menunjukkan penurunan.

Berapa biaya perawatan tahunan?

Biaya perawatan tahunan Firetrap® hanya terdiri dari inspeksi visual triwulan dan pressure check tahunan — sangat rendah dibanding sistem konvensional. Kami menawarkan kontrak Annual Maintenance Contract dengan tarif tetap. Minta penawaran AMC.

Apakah Firetrap® bisa dipasang di panel yang sudah beroperasi?

Bisa. Pemasangan Firetrap® tidak memerlukan pemadaman listrik dalam banyak kasus — cukup akses ke bagian dalam panel untuk memasang silinder dan mengular tubing. Waktu pemasangan tipikal: 2-4 jam per panel.

Apa perbedaan Direct dan Indirect dalam satu kalimat?

Direct = tubing adalah discharge line (murah, cepat, cocok untuk ruang kecil). Indirect = tubing hanya sensor, discharge lewat nozzle 360° via piping (cakupan luas, cocok untuk ruang besar).
